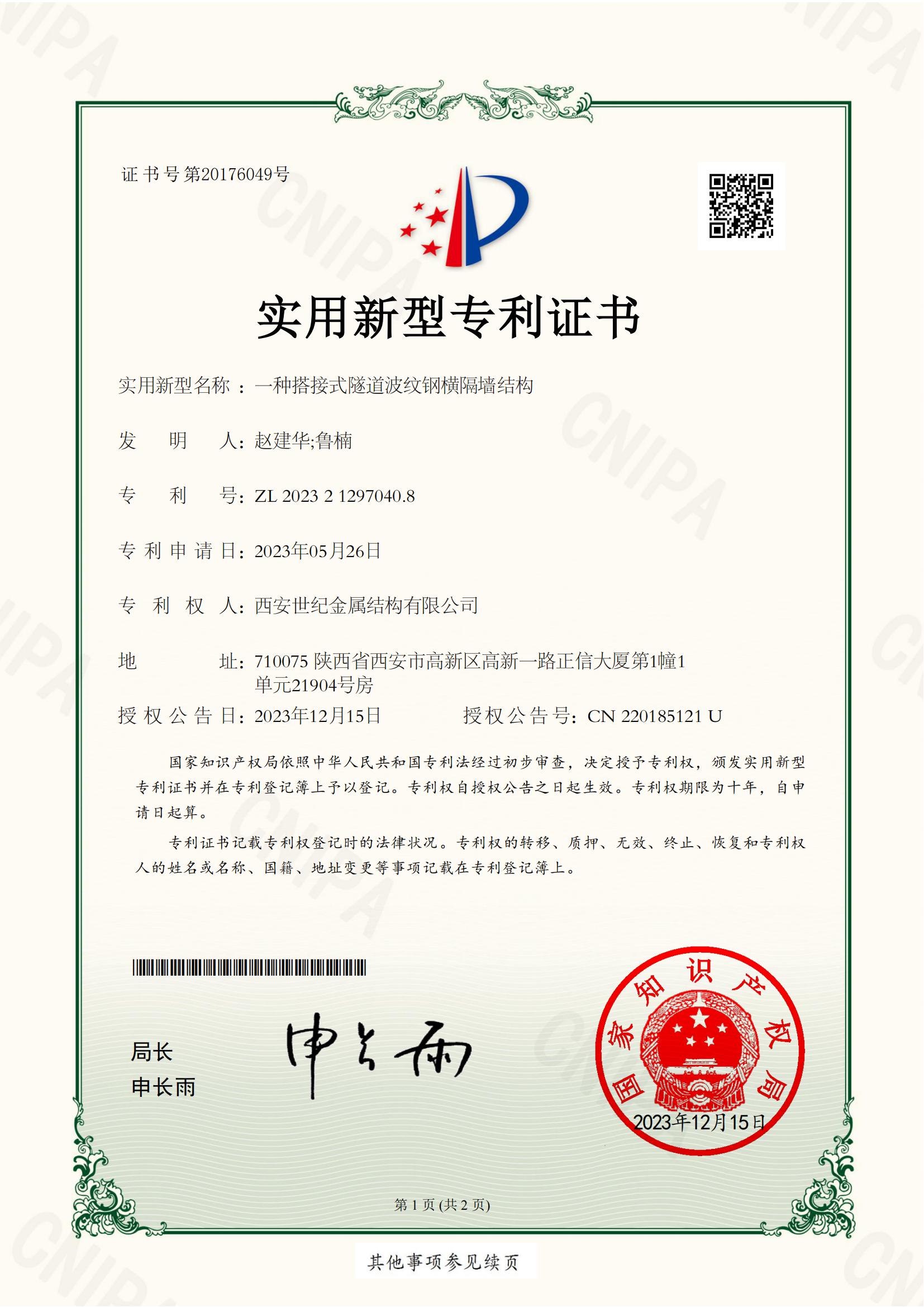

日前，公司又一项新专利获得国家知识产权局授权，此项专利名称为“一种搭接式隧道波纹钢横隔墙结构”，专利号为ZL202321297040.8。

一种搭接式隧道波纹钢横隔墙结构

技术领域

本实用新型涉及涉及一种搭接式隧道波纹钢横隔墙结构。

背景技术

在隧道工程中，根据隧道的形状和布置方式，中隔墙可以分为纵向中隔墙和横向中隔墙。纵向中隔墙是指沿着隧道的轴线方向设置的中隔墙，它一般用于将双洞隧道分隔为上下行线，或者将单洞隧道分隔为双向通行。横向隔墙是指垂直于隧道的轴线方向设置的中隔墙，它一般用于将单洞或双洞隧道分隔为上层和下层独立的空间，以实现不同的功能需求，如通风、排烟、避险等。

在现有技术中，常见的横向隔墙结构有以下几种

现浇混凝土结构横向隔墙，它由现浇混凝土浇筑而成，通过植筋或锚杆与隧道衬砌连接。

这种结构的优点是：结构牢固、强度高、耐久性好；缺点是：施工周期长、养护时间长、对环境污染大。

钢结构横向隔墙，它由钢板或钢格栅组成，通过焊接或螺栓连接成整体或分段安装，再通过螺栓或锚杆与隧道衬砌连接。

这种结构的优点是：施工速度快、运输方便、可适应不同形状的隧道；缺点是：自重大、强度低、需要定期维护和保养。

发明内容

本实用新型提出一种搭接式隧道波纹钢横隔墙结构，以克服现有隧道横隔墙结构预制工序复杂、施工成本高和自身强度不足的问题。

技术方案

一种搭接式隧道波纹钢横隔墙结构，若干根横跨固定在隧道两侧壁的连接横梁，连接横梁共同位于隧道内的预设隔墙面上；在多根连接横梁所构成的搭接面上方搭置并固定波纹钢横隔墙板，波纹钢横隔墙板由波纹钢板依次连接，波纹钢横隔墙板沿隧道的延伸方向将隧道分隔为独立的上部空间和下部空间。

与现有技术相比，本实用新型的有益效果是

1.本实用新型通过若干根横跨固定在隧道两侧壁的连接横梁，构成波纹钢横隔墙板的搭接面，使用无框架结构的波纹钢板搭置并紧贴在连接横梁上端，依次续接成片并与连接横梁连接一体，构成横隔墙结构；该结构下，波纹钢横隔墙板受力方式为平面应力状态，即只承受隧道内的风压和自重荷载，不承受隧道的水平推力和竖向沉降，安装一体后由于连接横梁的支撑作用，可以大幅度提高波纹钢横隔墙板的稳定性和整体刚度，减少变形和应力集中，提高强度和耐久性。

2.本实用新型波纹钢横隔墙板的连接节点少，安装时不需要对齐钢框架，避免了应力集中和连接处裂缝的产生；与此同时，本实用新型的无框结构减少了横隔墙结构的安装误差和调整的时间，节约了材料和人力资源，加快了施工速度。
