西安世纪|科技创新添动力!我司波纹钢产品再获国家专利!

近日，我公司申请的专利“一种波纹钢加强桥面板”获得国家知识产权局授权(专利号：ZL 2023 2 2833273.1)。

本专利提出了一种波纹钢加强桥面板，实施例结构力学性能卓越且节材效果显著，该结构采用波纹钢底模结合混凝土层，实现了自重轻且截面高度小的特点；波纹设计与多个波谷内的加强钢板相结合，确保了桥面板的出色承重和抗弯性能；与传统桥面板相比，该结构可以有效节省材料，降低成本。

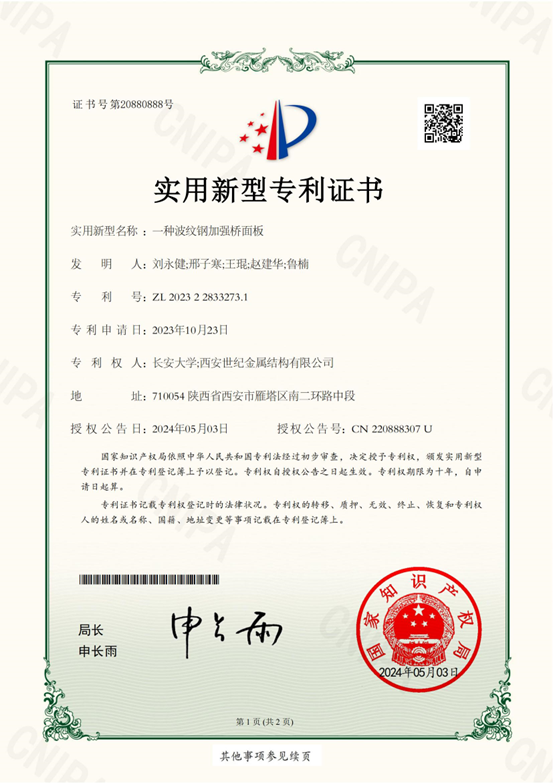

专利证书

一种波纹钢加强桥面板

技术领域

本实用新型涉及桥梁工程技术领域，一种波纹钢加强桥面板。

背景技术

桥梁桥面板作为桥梁结构的核心组成部分，对桥梁的整体性能和使用寿命起到关键作用。近年来，随着交通工程的迅速发展和技术的不断创新，桥面板的设计和材料选择也在不断进步。

混凝土桥面板由于其材料成本低、结构简单和施工便利等优点，长期以来被广泛应用。但与此同时，其在抗裂、耐久性和维护方面的局限性也逐渐显现，特别是在大跨度或重载桥梁应用中，其性能表现并不尽如人意；钢桥面板因其轻便、高强度和优良的韧性而受到关注。它在风稳定性、行车舒适性等方面展现出其优势。但与此同时，钢桥面板在温度变化、防护和结合层方面也面临挑战。

钢混凝土组合桥面板融合了钢和混凝土两种材料的特性，试图达到优势互补的效果。这种桥面板在强度、刚度和耐久性上都有一定的优点。然而，它也存在一些显著的缺点和挑战。首先，该组合桥面板与桥梁的下部结构之间的安装过程往往不尽人意。由于其复杂的结构和重量，使得安装过程需要更多的时间和努力，增加了施工难度和成本。其次，尽管组合桥面板在设计中尽量利用两种材料的优势，但在实际应用中，其整体强度有时并不满足工程需求。这可能是由于混凝土和钢之间的连接不够牢固或设计不足导致的。最后，混凝土和钢之间的界面问题是一个持续的关注点。在受到外部荷载和环境因素的影响下，两者之间可能出现脱离，导致结构性能下降，这对桥梁的安全性和使用寿命都产生了不利影响。

综上，钢混凝土组合桥面板虽然在理论上有很大的潜力，但在实际应用中仍然面临许多技术和工程挑战。这些问题和不足是本技术方案试图解决的核心问题。

发明内容

本实用新型提出一种波纹钢加强桥面板，以解决现有技术中钢混凝土组合桥面结构强度不足、与桥梁连接固定性差以及混凝土与钢材结合不紧密等问题。

为实现上述目的，本实用新型提出的技术方案是：

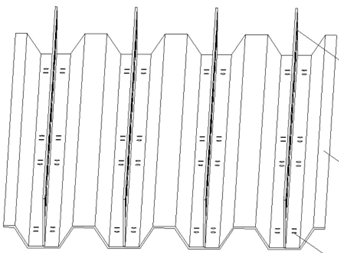

一种波纹钢加强桥面板，包括波纹钢底模和设置在波纹钢底模上方的混凝土层；波纹钢底模包括波纹钢底板和设置在波纹钢底板四周的封板；

波纹钢底板的多个波谷内设置有加强钢板，加强钢板竖直设置且与所在波谷的延伸方向一致；

在波纹钢底板的多条波谷内分别开设有若干组栓接孔组，每组栓接孔组均包括对称设置的偶数个的螺栓孔。

与现有技术相比，本实用新型的有益效果如下：

1.本实用新型实施例结构力学性能卓越且节材效果显著，该结构采用波纹钢底模结合混凝土层，实现了自重轻且截面高度小的特点；波纹设计与多个波谷内的加强钢板相结合，确保了桥面板的出色承重和抗弯性能；钢筋与钢筋网的结合更进一步增强了其抗拉、抗弯和抗震性能；这种综合设计使得波纹钢混组合桥面板不仅节省材料，还具有卓越的力学性能，大大提高了桥梁的跨越能力因此，与传统桥面板相比，该结构可以有效节省材料，降低成本。

2.本实用新型实施例结构中的多条波谷内的栓接孔组设计使得该桥面板可以轻松、快速且稳固地与下部的钢主梁连接；这种连接方式不仅提高了施工效率，而且确保了桥面板与主梁之间的牢固结合，增强了整体的安全性和稳定性。
